应力分析电阻应变片选型方法（金属粘贴式电阻应变片）

应力分析应变计作为工程应力测试中的应变 - 电阻转换敏感元件，对应变电测工程的设计和应用具有重要的意义，在实际的应力测试过程中，往往会面对不同的测量环境、条件、材料等，合理的选择电阻应变计的结构和种类，才能精确反映被测体的真实应变，达到事半功倍的效果，具体方法如下：

1 应变计系列选择

根据应力分析过程中精度、温度、材料等条件的不同，分别选择 BF、BA、BQ 系列的电阻应变计，详细内容可参考后续通用应变计系列介绍。

2应变计敏感栅长度的选择

栅长是选择应变计的一个重要参数。应变计的输出是敏感栅覆盖面积内的平均应变，在应力集中区域，峰值应变常局限在很小的区域内，若选用较大栅长的应变计，将造成明显的测量误差，然而，栅长过小的应变计，许多性能将下降，尤其是应变极限蠕变、静态测量稳定性以及疲劳寿命等。

应变计栅长对测量误差的影响

应变计在加载状态下的输出应变是敏感栅部分的平均应变，为了获得真实的测量值，通常应变计

的栅长应不大于测量区域半径的 1/5 ～ 1/10。栅长较长的应变计具有易于粘贴和接线、散热性好等优点，对应变计的性能有一定的改善作用，但应根据实际测量需要进行选择，对于应变场变化不大的测量，我们推荐用户选用栅长 3 ～ 6mm 的应变计。如果对非均匀材料进行应变测量，如混凝土、铸铁、铸钢等，应选择栅长不小于材料的不均匀颗粒尺寸的应变计，以便比较真实地反映结构内的平均应变。对于应变梯度大、响应频率较高的应变测量，应尽量选用敏感栅长度较小的应变计（≤ 1mm）。

3应变计电阻的选择

应变计电阻的选择应根据应变计的散热面积、导线电阻的影响、信噪比、功耗大小来选择。对于应力分布试验、应力测试、静态应变测量等，应尽量选用与仪器相匹配的阻值，一般推荐选用 120Ω、350Ω 的应变计。

4应变计敏感栅结构的选择

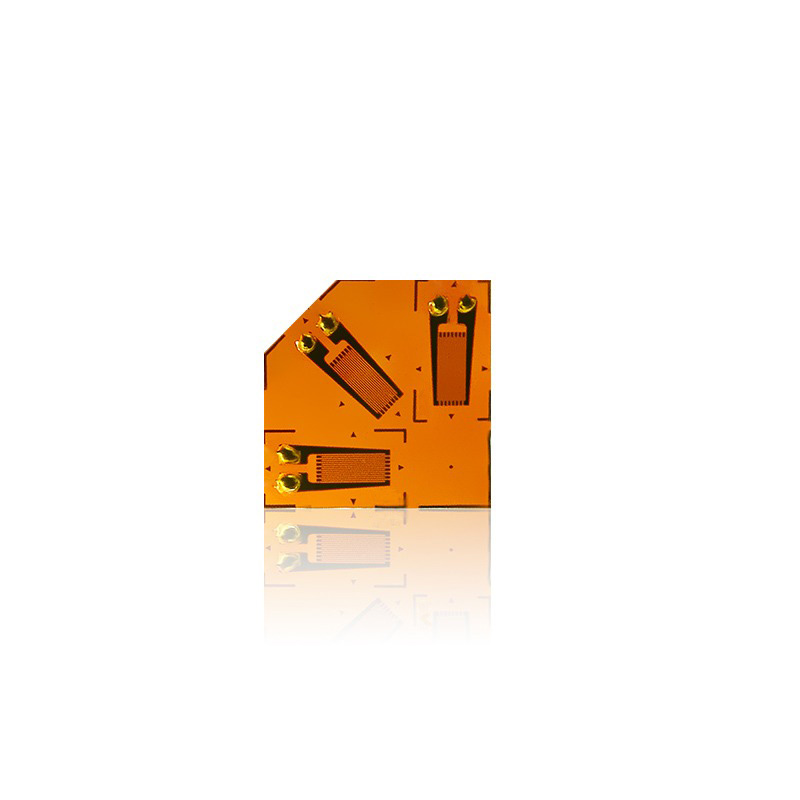

敏感栅结构形式包括敏感栅的形状、数目和方向、横栅尺寸、焊端的形状及分布、敏感栅的横向宽度等，可分为单轴应变计、多轴应变计和复式应变计。
