金属粘贴式电阻应变片

GB/T13992-2010,金属粘贴式电阻应变片国标推荐，

应力测量分析---应变片

（金属粘贴式电阻应变计）

常温单轴单方向拉压测试用：

BF120-3AA

BF120-6AA

常温双轴已知方向应力测试用：

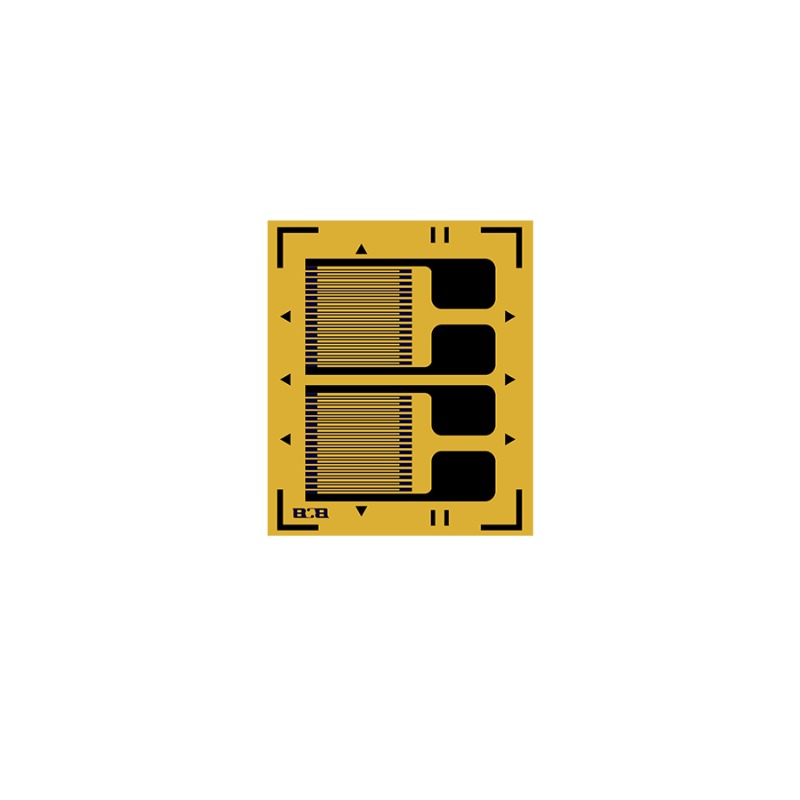

BF120-2BB

常温三轴未知方向应力测试用：

BF120-1.5CD

中温系列测试用：

BHB120-4AA

特殊系列测试用：

BF120-1.5CB(PCB测试专用）

金属粘贴式电阻应变计GB

应变片的测量原理

应变片是将机械应变（尺寸的微小变化，应变）转化为电信号输出的传感器。如果将其粘贴在材料上，或结构体的表面测量应变，可以了解它们的强度和安全性。因此，被广泛应用于机械、电气、电机、土木建筑、医学、食品、汽车等交通工具等领域的测试。此外，还被用作于力、压力、加速度、振动、位移、扭矩等传感器的感应元件，以及用于生产线等的测量、控制。

金属电阻应变片的结构

应变片是在较薄的树脂材料上,将金属箔蚀刻制成栅格形状,然后再安装引出导线的结构。应变片的结构如下图所示。使用时使用专用的粘剂把应变片粘贴到测量部位，测量部位产生的应变通过粘合剂和应变片的基底传递给敏感栅。为了精确地测量应变，选择的应变片和粘合剂必须符合测量材料和使用温度等使用条件。

 应变片的结构

常用的应变花及应变计如图2所示。

（a） 45°应变花                   （b）单个应变计

图1常用的应变花及应变计

应变片的原理

金属材料本身具有金属固有的电阻值，因此一旦受到外部拉力（或压力）即拉伸（或压缩），其电阻值亦随之增大（或减小）。当金属材料受到应变时，假设电阻R受其影响改变了时，则可以用公式表示

K₀称为应变率，是表示应变片灵敏度的常数，一般应变片用铜镍合金和镍铬合金，应变灵敏系数大约为2。

6.1.3应变、应力、泊松比

当材料受到轴向拉力P的作用时，材料内部会产生相对的应力σ。材料的横向和纵向会发生一个相对比例的收缩和伸长，受力前的长度为L，伸长长度为△L（如图3-a所示）。

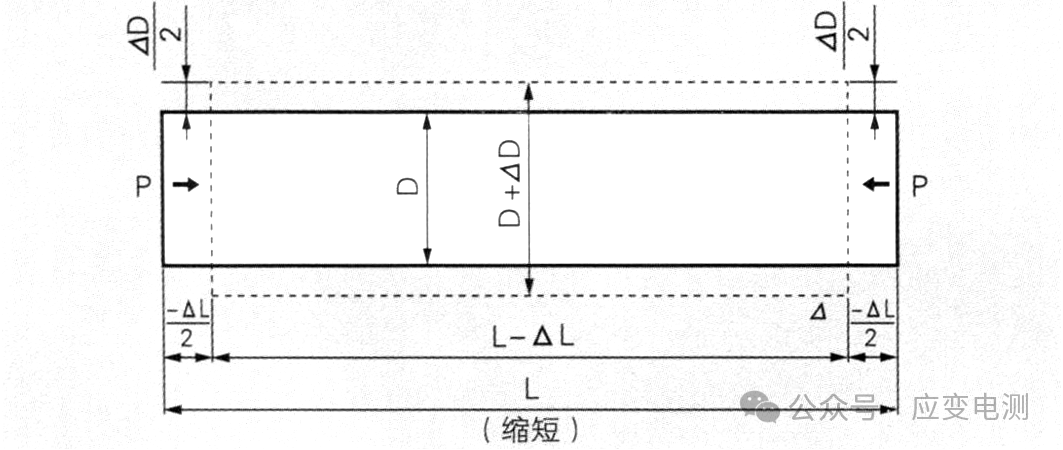

                           a材料受压图                                                                            b材料受拉

图3材料受拉与受压变化图

此时两者的伸长比率为应变，用公式

 表示（拉伸应变）。

另一方面，材料受到压力（如图3-b所示）时，应变公式表示为（压缩应变）。

例如：原长度为100mm的材料受到拉力后出现0.01mm的应变时

因此，应变是无量纲的数，用等进行表示。我公司将应变表示为，读作微应变。

材料受力发生应变与应力的变化，按照胡克定律，表示为：

通过这个公式，应变乘以弹性模量可以求得应力。

材料受到轴向应力时，随着材料轴向方向的伸长称为轴向应变，垂直方向的缩短称作横向应变，横向应变与轴向应变的比值的绝对值称作泊松比。用下述公式

 μ=|ε2/ε1|

（ μ：泊松比ε2：横向应变ε1：纵向应变）

进行表示，泊松比因材料而不同。
